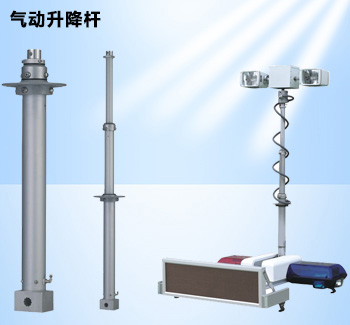

气动升降杆

车载升降照明灯气动升降杆

花键式1.2米1.8米车载升降照明灯气动升降杆监控照明气动升降杆伸缩桅杆可选择1.8M、2.5M、3.3M、4.5M。如本高度不能满足用户的工作需要,我司可按用户要求,为您定制属于您的专用升降桅杆。采用高强度T6铝合金型材,外面经过强度 加强处理;选用优质的单向阀、先导型二位三通电磁阀等气动元件,保证产品质量;高水平密封性能(进口密封件),静止状态下24H升降桅杆下滑小于5mm。

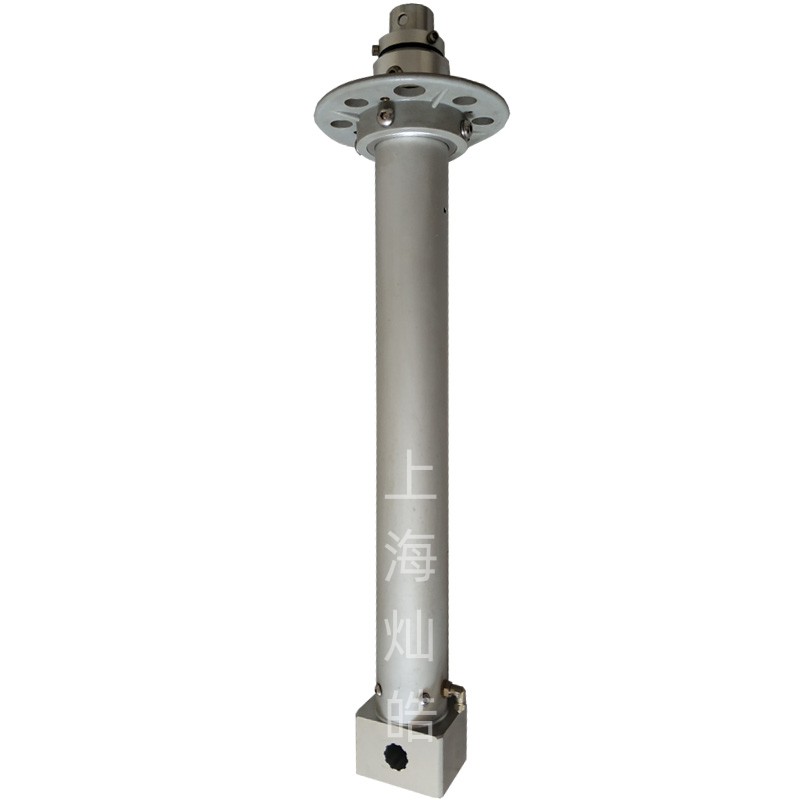

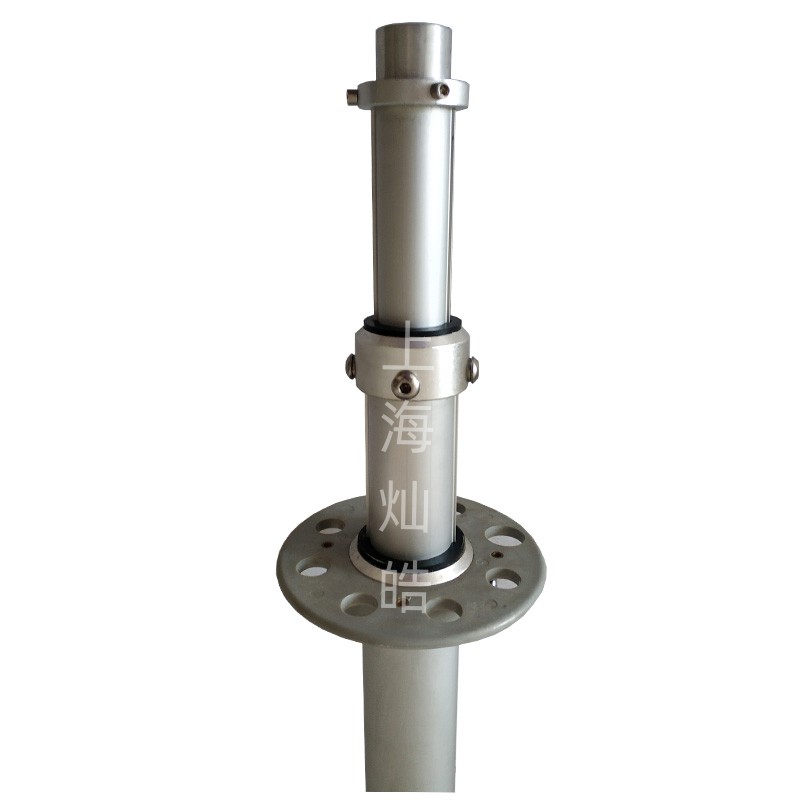

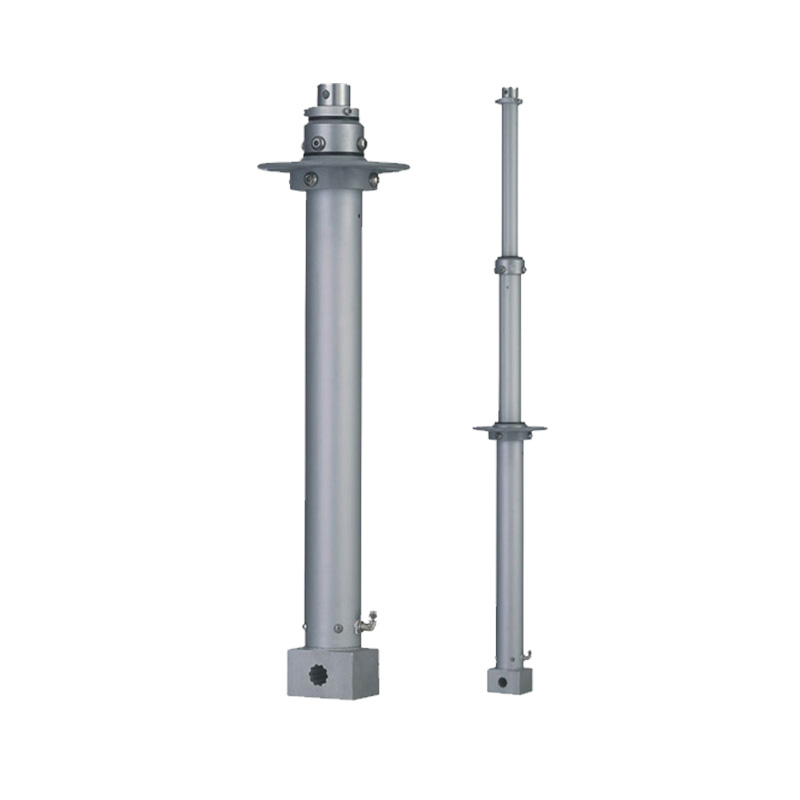

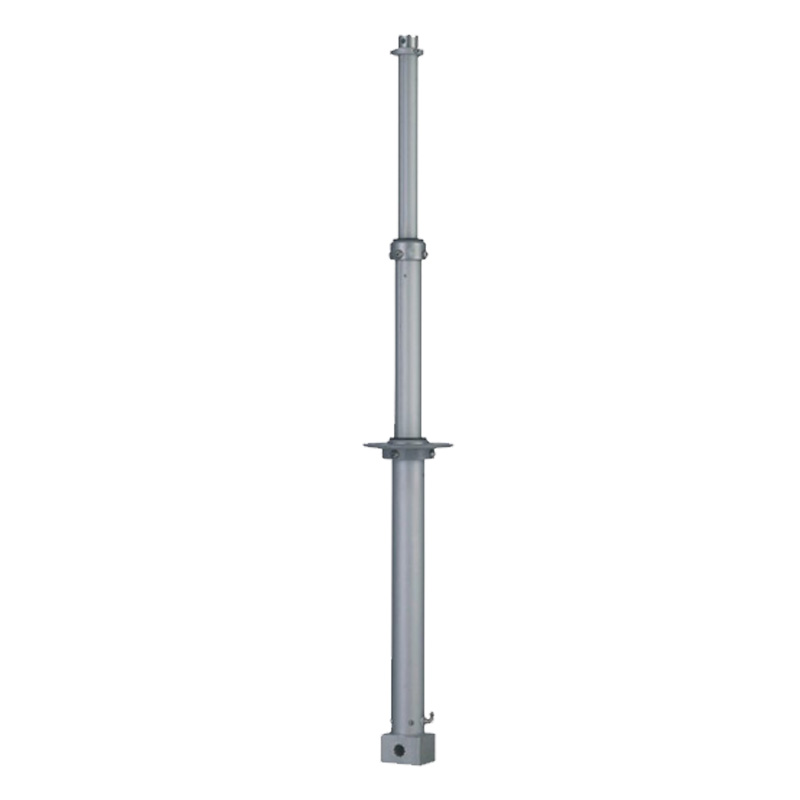

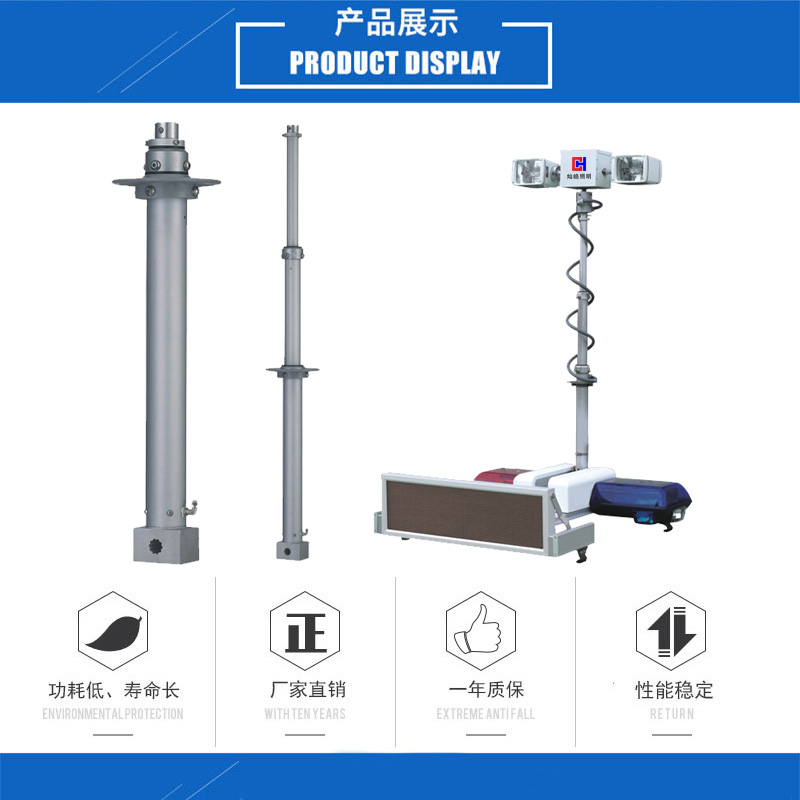

  • 产品名称: 车载升降照明灯气动升降杆
  • 产品型号: CH-SJG
  • 外形尺寸: CH-SJG-18

CH-SJG花键式系列气动升降桅杆适合如轿车、皮卡、吉普以及其它中、小型汽车设置的升降桅杆装置;升降桅杆具有起、落、升、降功能,桅杆从初始的水平位置起升到900,再在高度方向延伸到您需要的高度。根据要求,可选择1.8M、2.5M、3.3M、4.5M。如本高度不能满足用户的工作需要,我司可按用户要求,为您定制属于您的专用升降桅杆。

性能特点:

      (1)、采用高强度T6铝合金型材,外面经过强度 加强处理;

      (2)、选用优质的单向阀、先导型二位三通电磁阀等气动元件,保证产品质量;

      (3)、高水平密封性能(进口密封件),静止状态下24H升降桅杆下滑小于5mm。

订购规范:

      SJK – 18 – FA - YS  (FA:托线盘  YS:外圆附磁   DS:底部附磁)

技术参数:

CH-SJG花键式升降桅杆技术参数

SJG-18SJG-25SJG-33SJG-45
节   数3445
闭合高度71088012601270
升起高度1420235033004470
最大管径688787113
工作气压≤0.30Mpa≤0.30Mpa≤0.30Mpa≤0.30Mpa
重    量≤5.5Kg≤9.5Kg≤15Kg≤20Kg
抗风能力≤8级
顶部负载能力≤10Kg≤15Kg≤15Kg≤15Kg
产品材质铝镁合金;T6处理;
表面处理工艺阳极氧化;具有高耐腐性质;
表面颜色银白色

产品特性

气动型升降杆,具有负载大、噪音小、升降快、抗震性小、自落缓冲性能强、平稳等优点

应用领域

各种自然灾害、突发事件现场夜间抢险、抢救中发挥着重要作用。 高尔夫,大型足球场夜间照明。

工艺流程

采用高强度铝合金制造,重量轻,满足不同领域不同场合对高度和载重的需求

应用前景

用于消防、水利、油田、勘察、交通、市政、电力、自来水、煤气各种自然灾害、突发事件现场夜间抢险抢救等各个领域。

使用技术说明

插销自锁是根据桅杆缸体的模型结构特点,利用缸体外壁的全长外键与节套上的弹簧销之间的剪切力,对桅杆各节进行机械定位。其定位效果决定于键的材料和截面积。由于桅杆缸体材料为铝合金,键的截面积很小,所以这种插销自锁装置只适用于负载较轻的中小型桅杆。

直拉式自锁一般适用于初始高度在1.6m以下的桅杆,斜拉式自锁适用于初始高度在1.6m以上的桅杆。

抱闸自锁是通过抱闸与升降杆之间的摩擦力实现制动效果,相当于车轮和刹车装置。使用抱闸自锁桅杆时,需要旋紧抱闸。所需制动力大小,视负载物大小决定, 旋的越紧制动力越大。实际操作时,使用扭力扳手,即可清楚制动力是否满足负载要求。扳手或 扭力扳手为选配件,抱闸自锁制动力计算方法是采用螺纹拧紧扭矩公式。

为拧紧扭矩值,Nm

F 螺栓承受最佳夹紧力,N;

d 螺纹直径,mm;P 为螺纹螺距,mm

一体式抱闸和分离式抱闸可达到同样的制动效果,其差别在于设计上能否满足对桅杆初始高度、最大升高、负载的要求。相同的条件下,分离式抱闸桅杆的初始高度可以做的更低或升的更高。

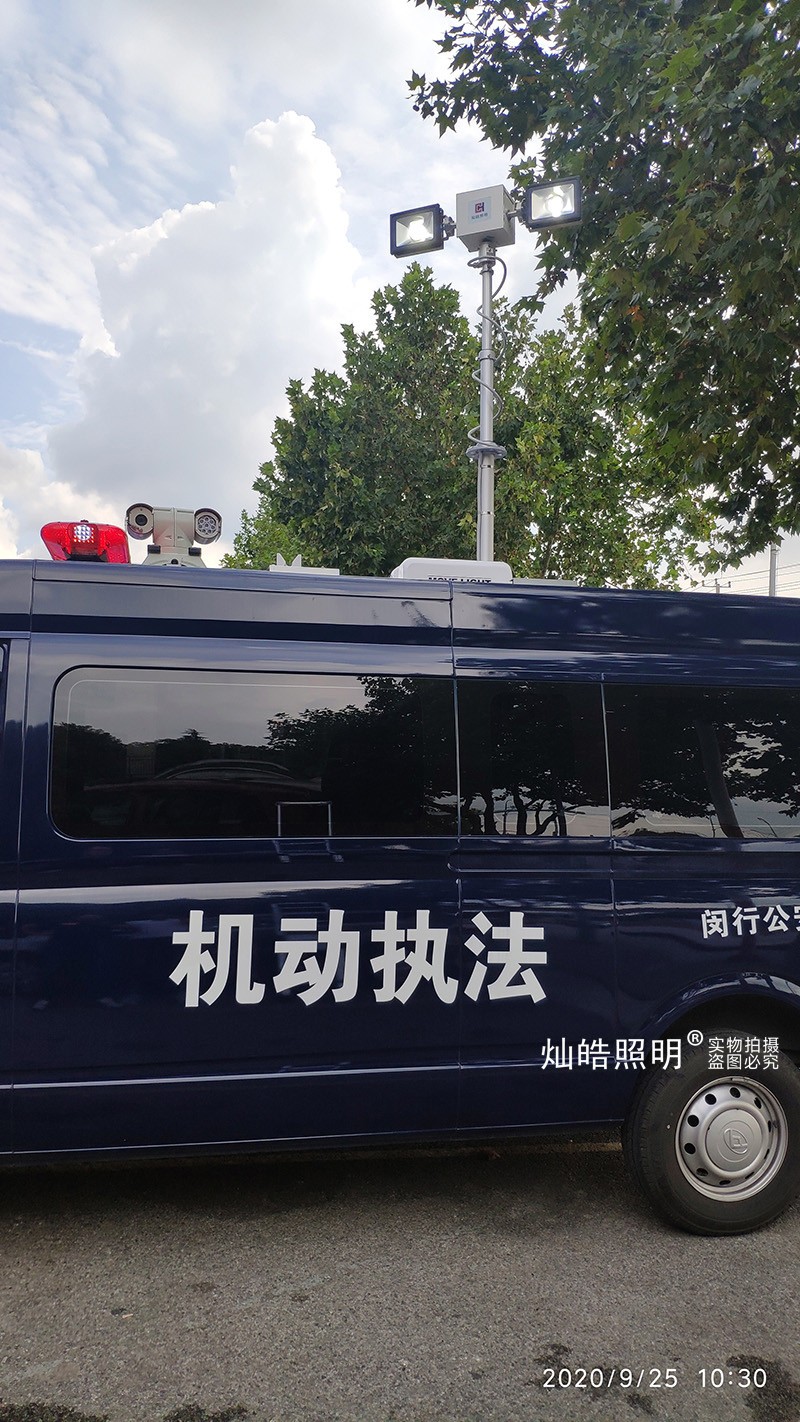

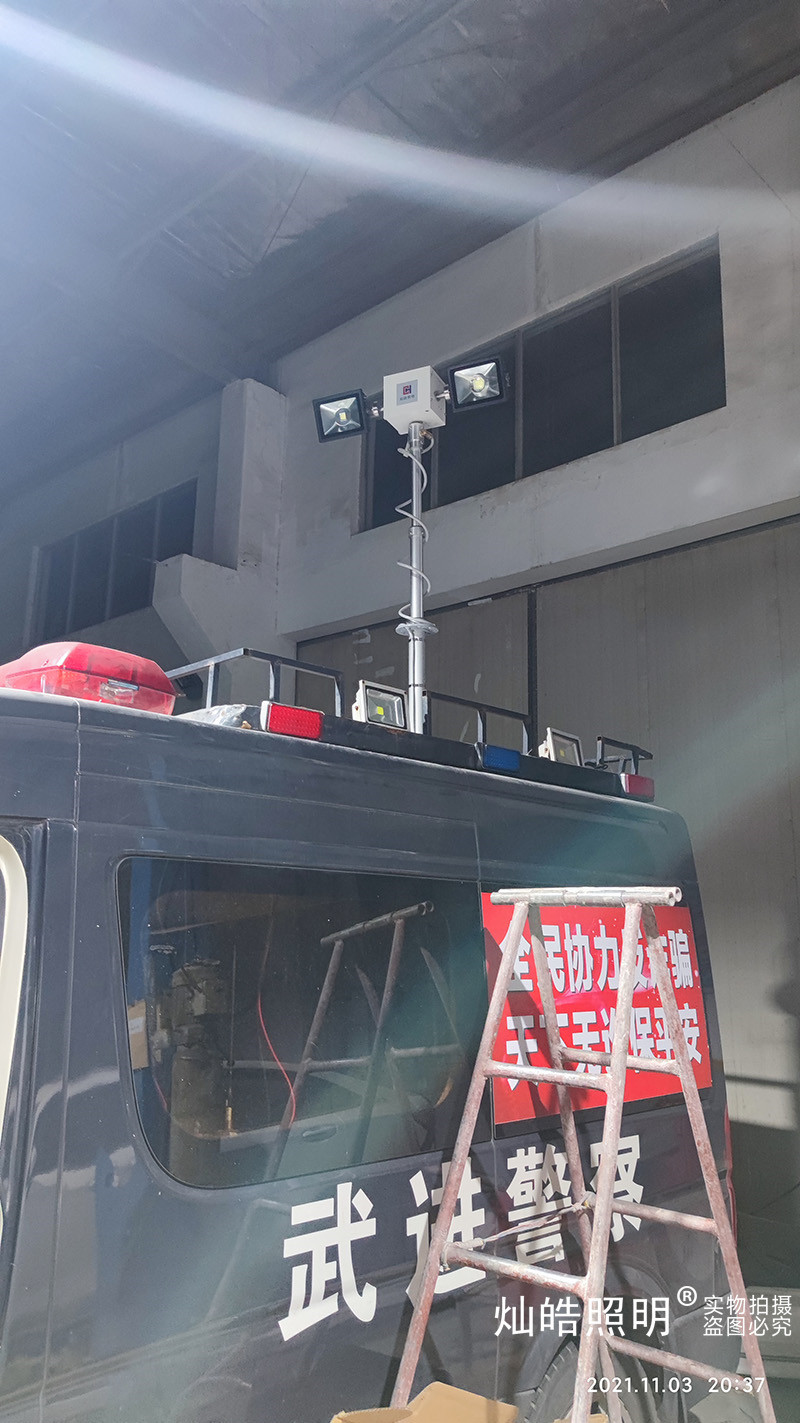

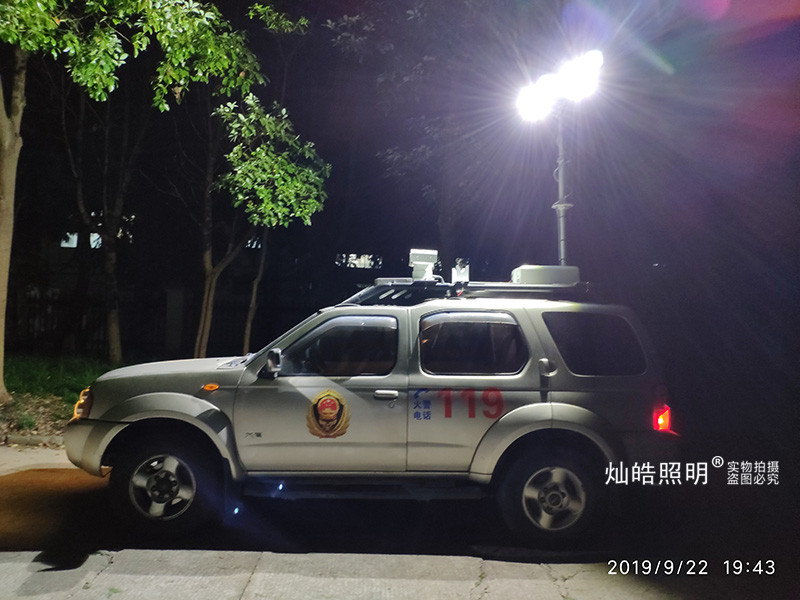

产品应用实例:

CH-SJG花键式升降桅杆技术参数

SJG-18SJG-25SJG-33SJG-45
节   数3445
闭合高度71088012601270
升起高度1420235033004470
最大管径688787113
工作气压≤0.30Mpa≤0.30Mpa≤0.30Mpa≤0.30Mpa
重    量≤5.5Kg≤9.5Kg≤15Kg≤20Kg
抗风能力≤8级
顶部负载能力≤10Kg≤15Kg≤15Kg≤15Kg
产品材质铝镁合金;T6处理;
表面处理工艺阳极氧化;具有高耐腐性质;
表面颜色银白色


木箱包装 每箱1根
